CLT5120TXSEQ6 型洗扫车功能介绍 1. 东风多利卡洗扫车采用洗，扫，吸，混合的方式收集垃圾，湿式除尘、电液 PLC 一键控制，液压倾翻卸料的作业方式对路面进行清扫作业。 2. 采用副发动机专门驱动风机和液压系统，保证行驶过程中能继续工作，保证 清扫过程的连续性。 3. 采用“中置两扫盘 +喷雾降尘+中置宽幅吸嘴（内置高压喷杆及两侧高压喷 杆）”的结构布局，对泥泞路面有更好的清洁效果，清扫过程中砂石不在飞 溅扬尘，此布局便于清扫装置与吸盘的调整与维护，转场作业时整车通过性 好。 4. 副发动机与风机之间的传动设置设有自动离合器，可保证副发动机空载启动 和停机时与风机的自动脱离，降低了对副发动机的冲击，提高了副发动机的 工作可靠性和使用寿命。 5. 扫盘有遇障碍自动避让保护功能和自动复位功能，遇到障碍自动回缩，越过 障碍自动回位。 6. 扫盘转速可根据各种不同的清扫工况来调整转速，能保证在各种污染状况下 都有良好的清扫效果 7. 采用先进，高效的专用风机和可随路面自动找平的全浮动式吸嘴，清扫效果 好，使用寿命长

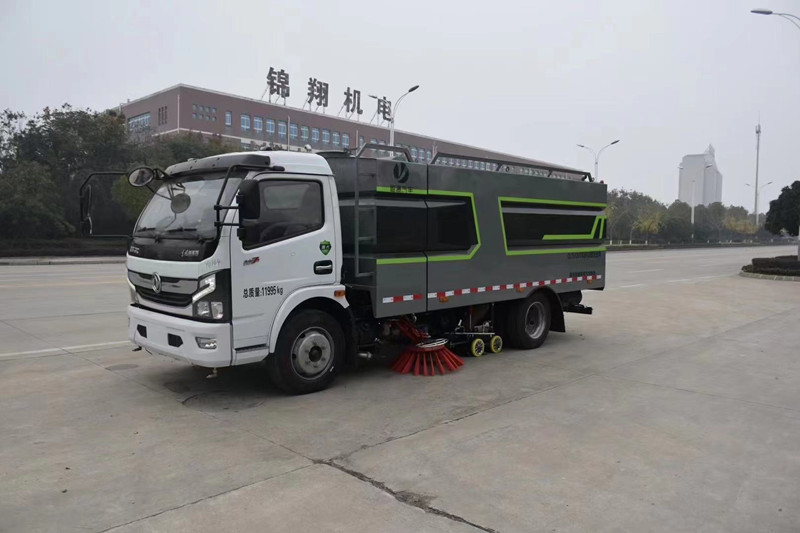

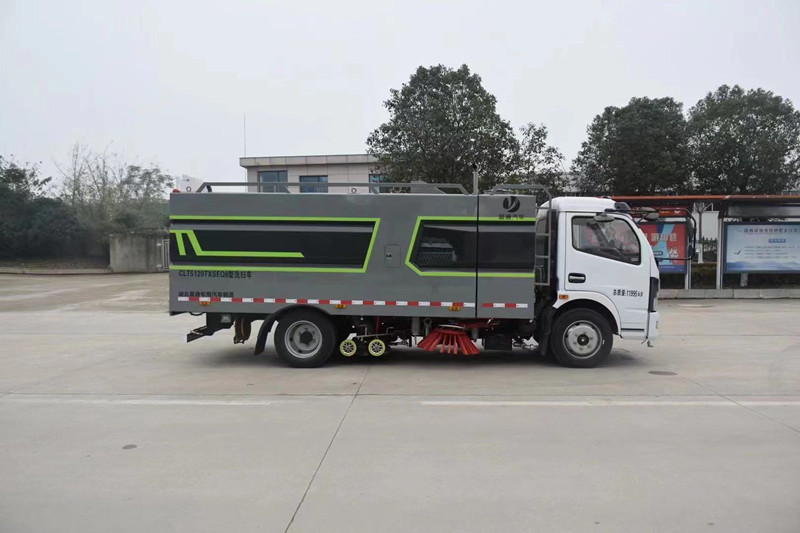

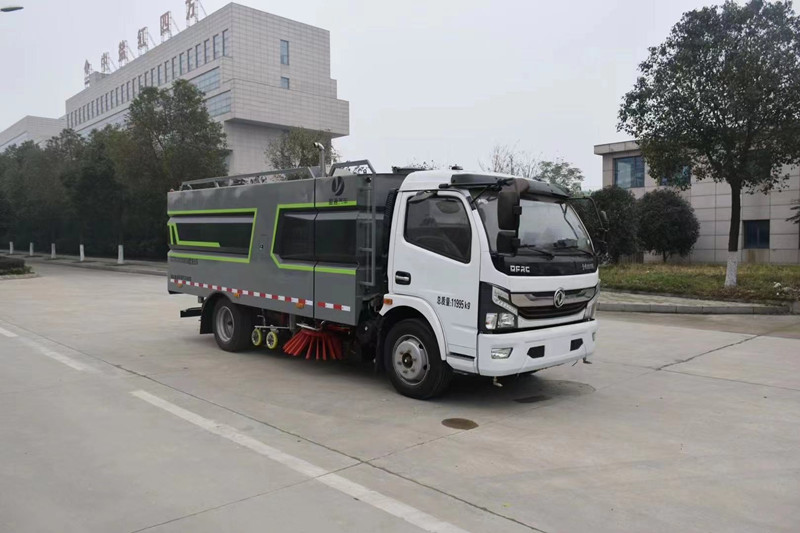

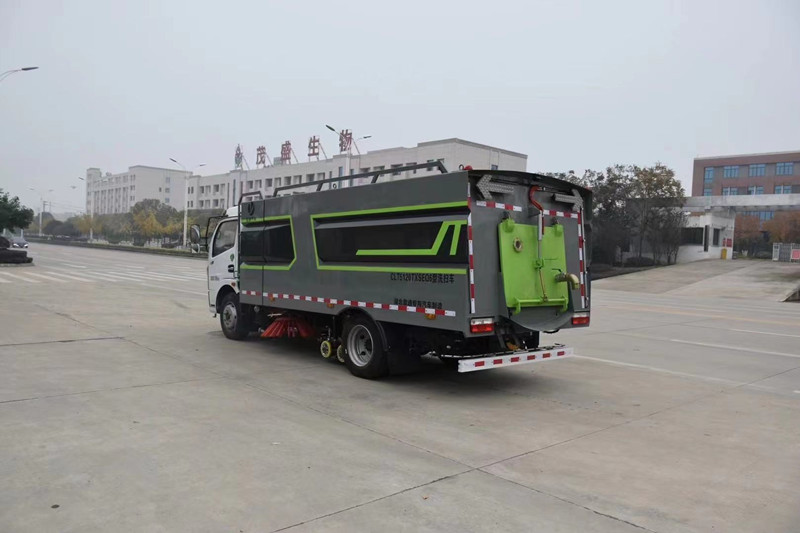

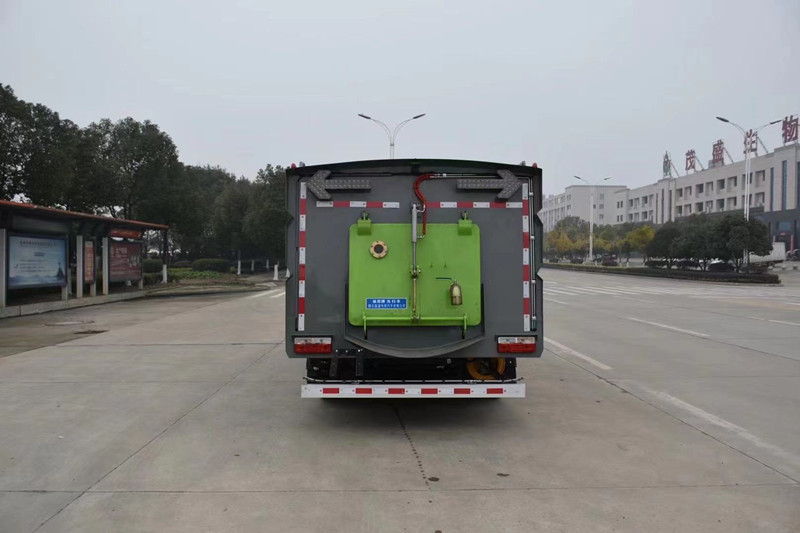

东风9方洗扫车-东风12吨洗扫车

性能参数简介 项 目 主要性能参数 车 型 东风多利卡

整车型号 CLT5120TXSEQ6 型洗扫车 底盘型号、类别、生产企业 EQ1125SJ8CDC 二类 东风汽车股份有限公司 排放标准 GB3847-2005,GB17691-2018 国Ⅵ 发 动 机 主机 底盘发动机型 号及生产企业 YCY30165-60 广西玉柴机器股份有限公司 功率(kw) 121 马力(ps) 165 排量(ml) 2970 副机 清扫发动机型 号及生产企业 B140 东风康明斯股份有限公司 功率(kw) 102 马力(ps) 140 排量(ml) 3200 燃油种类 0 号轻柴油(与底盘共用柴油箱) 车辆 基本 参数 外形尺寸(长 X 宽 X 高)mm 7100*2350*2750

轴距(mm) 3800 轮胎 245/70R19.5,8.25R20 轮胎数量 7(含 1 备胎) 轮距 前轮(mm) 1745 后轮(mm) 1630 额定乘员 3 人 前悬/后悬(mm) 1130/2070

接近角 21° 离去角 11° 离地高度(mm) 180 额定载质量(kg) 4355 整备质量(kg) 7445 最大总质量(kg) 11995 专用性 能参数 垃圾箱容积( m3 ) 4（不锈钢材质） 清水箱容积( m3 ) 5（不锈钢材质） 清扫宽度(mm) 2800-3200 清扫作业速度(km/h) 3-15 保洁作业速度(km/h) 15-20 最大清扫能力(m2/h) 48000 抽 吸 能 力 密度(g/cm3 ) 2.0 质量(kg) 1.5 抽吸粒度(mm) ≥100 垃圾厢倾卸角 ≥45° 清扫效率 ≥96% 作业噪声(db)<88 符合 GB7258 规定 行驶性 能参数 驱动型式 4×2 后轴驱动 悬架型式 钢板弹簧 钢板弹簧片数(前/后) 8/10+7 制动型式 双回路气压制动、鼓式 制动距离(满载 30km/h) ≤10m 最高车速(km/h) 99 最小转弯半径(m) 8 最大爬坡度 ≥30％ 离合器系统 单片干式膜片弹簧离合器，液压操纵

变速器系统 机械式 万里扬6档变速器，带同步器，手动 发动机耗油量 行驶 (L/1 00k m) 作业(L/h) 作业(L/10000m2 ) ≤12 ≤6 ≤3 降尘系 统 喷水形式 低压雾状 主要元件组成 水过滤器、管路、不锈钢喷架、高压喷嘴等 高压水泵 品孚 安装位 置 清扫降尘 左右前扫盘 吸尘降尘 吸盘吸风口内 控制型式 电子控制，一键操作 液 压 系 统 型式 开放式，电动控制集中操纵 主要元件 齿轮泵、摆线马达、液压缸、电磁阀、动力单元等 摆线马达 三洋机械 齿轮油泵 长源机械 液压油缸 海普瑞斯液压油缸 液压缸密封件 鼎基 液压油管 天河 电磁阀组 海普瑞斯 防震压力表 红旗 回油过滤器 海普瑞斯 系统溢 流压力 Mpa 12-15 液压油 箱容积 L ≥60 电 系统组成 由底盘车电路和副发动机电气部分及专用工作装置操作控制电路组 成。器 系 统 底盘车系统电压 (V) 24

工作装置系统电压 (V) 24 电控箱面板组成 副机转速表、副机水温表、机油温度报警装置、各种操作控制开关 控制开关 上海施耐德(中法合资) 可编程序逻辑控制 器 百兆富 断路器 海格 蓄电池型号 12V-70A.H (2 只并联) 风 机 系 统 型式 专用高压离心风机 品牌 联锐风机 额定工 作转速 r/min 29500 传动型式 副发动机、离合器、带齿耐高温 A 带传动(4 根) 风机皮带 浙江三力士 自动离合器 离心式，进口材质，质保壹年，使用寿命可达 1 万工作小时 风量(m3/h) 5000 ~ 7800 清扫 系统 型式 在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸 的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。 主要元件组成 扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等 扫刷 撑开 直径 mm φ800-900 扫盘 马达 转速 r/min 140 扫盘数量 2 单个扫盘配刷数量 22

扫盘 倾角 调整 前扫盘 前倾 5°~15° 外倾 5°~10° 后扫盘 前倾 5°~10° 内倾 5°~10° 吸嘴 装置 型 式 吸嘴悬挂在底盘车后轮之间，由吸嘴、滚轮、吸管组成，吸嘴体可 随动，吸嘴升降用油缸控制双吸口宽吸嘴，内置带高压喷嘴的长排 喷杆（喷嘴数量 8），吸嘴体与路面随动。液压驱动电气自动控制吸 嘴升降，弹簧浮动悬挂。 吸管 直径 mm φ180 吸管品牌 NORRES 行走轮轴承 SKF(斯凯弗) 行走轮耐磨外圈 Stellana 工作状态吸嘴边刚 性部份 离地间隙(mm) 5～8 吸嘴吸管风速 (m/s) 50 ～ 65 吸嘴负压 (mmH2O) 380 其它 配置 报警系统 倒车语音报警系统 副操作系统 尾部带电控操作系统，控制大厢升降及后门开关，避免用户在驾驶 室内操作因观察不到后方情况发生安全事故。 手动泵应急举升系 统 如遇副发动机故障造成液压系统不能使用，扫刷、吸盘、大厢均不 能升降，可使用手动泵应急举升系统操作。
